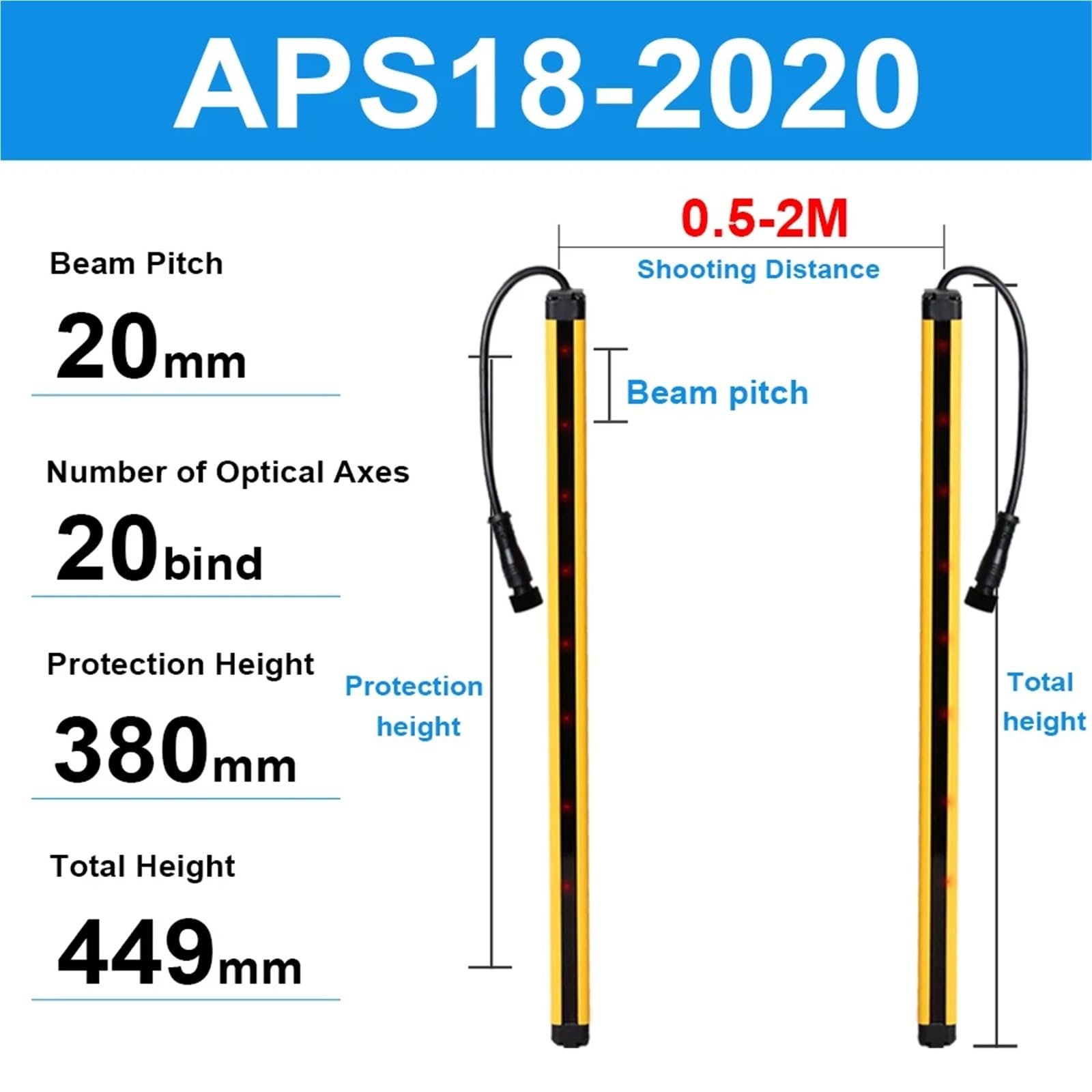

Cortina de seguridad APS18-2020, 20 haces

Descripción

Sensores

Número de haces: 20 pares

Espaciado entre haces: 20 mm

Altura de protección: 380 mm

Distancia de detección: 0.5-3 m

Voltaje de trabajo: DC 24 V ±10%; rango máximo aplicable: 10-30 V

Consumo de energía: 5 W

Salida: NPN/PNP

Tiempo de respuesta: < 10 ms

Material de la carcasa: aleación de aluminio (amarillo)

Método de detección: haz por transmisión (through beam)

Humedad ambiente: < 85%

Resistencia de aislamiento: > 100 MΩ

Anti‑interferencia: WOOOLux (ángulo de incidencia 5°)

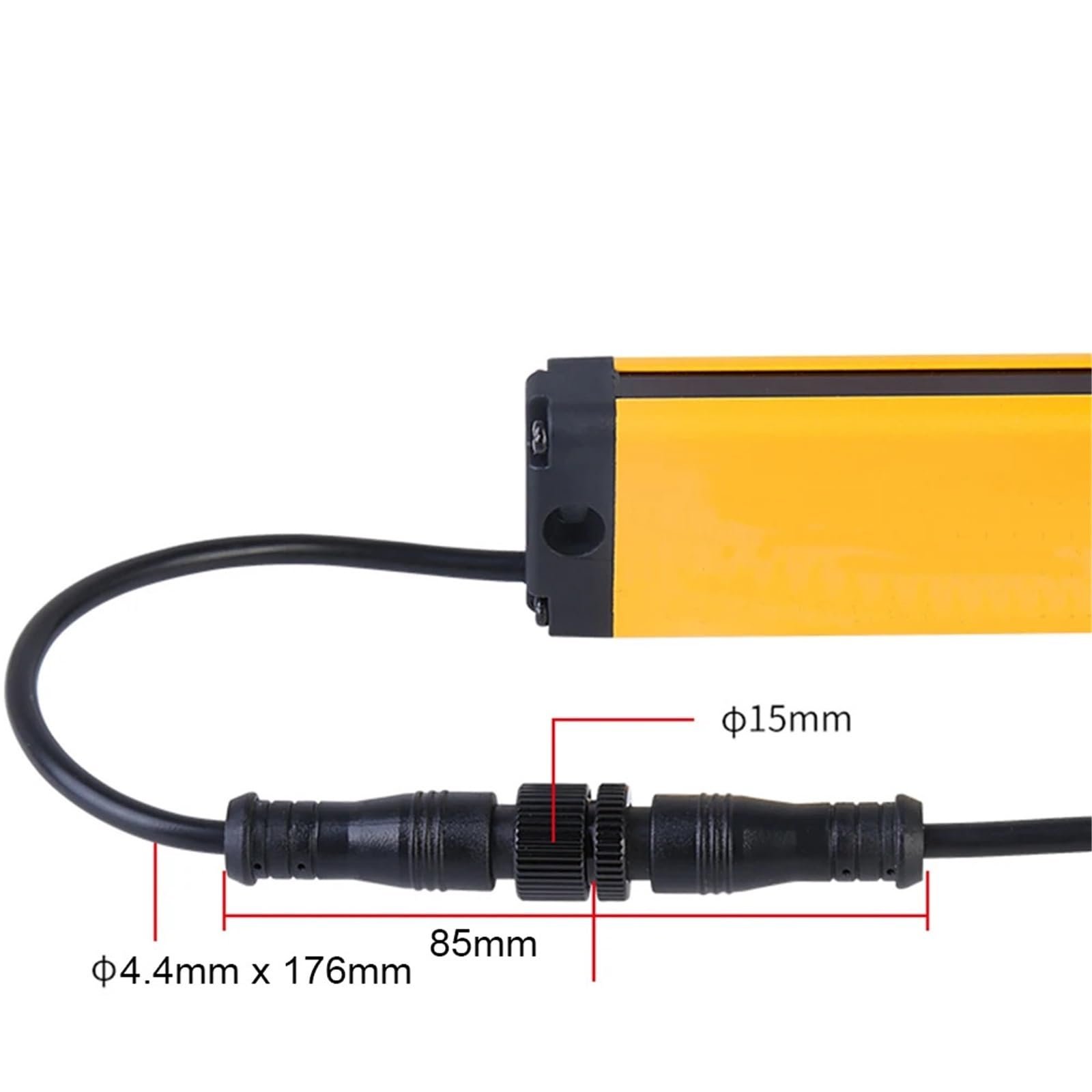

Conexiones:

- Emisor: cable con conector M8 (3 pines, 3 conductores)

- Receptor: cable con conector M8 (4 pines, 4 conductores)

Protecciones: protección contra conexión inversa; protección contra cortocircuito de salida

Resistencia dieléctrica: AC 1500 V, 60 s

Temperatura de trabajo: -15 °C a +65 °C

Temperatura de almacenamiento: -25 °C a +75 °C

Sección: 18 × 35 mm

MODELO | N.º DE HACES | ESPACIADO | ALTURA DE PROTECCIÓN | ALTURA CUBIERTA SUPERIOR | ZONA MUERTA | ALTURA CUBIERTA INFERIOR | DISTANCIA ENTRE ORIFICIOS DE INSTALACIÓN | ALTURA TOTAL H(mm) C(mm) A(mm) B(mm) D(mm) E(mm) F(mm) G(mm)

APS18-0420NB 4 20 60 12 10 35 12 117 129

APS18-0620NB 6 20 100 12 10 35 12 157 169

APS18-0820NB 8 20 140 12 10 35 12 197 209

APS18-1020NB 10 20 180 12 10 35 12 237 249

APS18-1220NB 12 20 220 12 10 35 12 277 289

APS18-1420NB 14 20 260 12 10 35 12 317 329

APS18-1620NB 16 20 300 12 10 35 12 357 369

APS18-1820NB 18 20 340 12 10 35 12 397 409

APS18-2020NB 20 20 380 12 10 35 12 437 449

APS18-2220NB 22 20 420 12 10 35 12 477 489

APS18-2420NB 24 20 460 12 10 35 12 517 529

APS18-2620NB 26 20 500 12 10 35 12 557 569

APS18-2820NB 28 20 540 12 10 35 12 597 609

APS18-3020NB 30 20 580 12 10 35 12 637 649

APS18-3220NB 32 20 620 12 10 35 12 677 689

APS18-3420NB 34 20 660 12 10 35 12 717 729

APS18-3620NB 36 20 700 12 10 35 12 757 769

APS18-3820NB 38 20 740 12 10 35 12 797 809

APS18-4020NB 40 20 780 12 10 35 12 837 849

APS18-4220NB 42 20 820 12 10 35 12 877 889

APS18-4420NB 44 20 860 12 10 35 12 917 929

APS18-4620NB 46 20 900 12 10 35 12 957 969

APS18-4820NB 48 20 940 12 10 35 12 997 1009

APS18-5020NB 50 20 980 12 10 35 12 1037 1049

APS18-5220NB 52 20 1020 12 10 35 12 1077 1089

APS18-5420NB 54 20 1060 12 10 35 12 1117 1129

APS18-5620NB 56 20 1100 12 10 35 12 1157 1169

APS18-5820NB 58 20 1140 12 10 35 12 1197 1209

APS18-6020NB 60 20 1180 12 10 35 12 1237 1249

APS18-6220NB 62 20 1220 12 10 35 12 1277 1289

APS18-6420NB 64 20 1260 12 10 35 12 1317 1329

APS18-6620NB 66 20 1300 12 10 35 12 1357 1369

APS18-6820NB 68 20 1340 12 10 35 12 1397 1409

APS18-7020NB 70 20 1380 12 10 35 12 1437 1449

APS18-6820NB 68 20 1340 12 10 35 12 1397 1409

APS18-4020NB 40 20 780 12 10 35 12 837 849

Material: aleación de aluminio

Tipo de interruptor: Switch

Número de modelo: APS18-2020

Características: tipo superdelgado de 18 mm

Tipo de artículo: SWITCHES

Modelos adicionales: APS18-1820, APS18-12020

Longitud del cable: 2.8 m

Distancia de detección (referencia adicional): 0.5-2 m

1. Sensores

2. Cortinas de seguridad 18x35 APS18-18/2020, dispositivo de protección delgado con 20 haces (rejilla fotoeléctrica)
