MSD 6520 Digital 6-Plus Control de Encendido

Descripción

Desde el fabricante

La nueva unidad de control de encendido MSD Digital-6 Plus adopta tecnología digital avanzada para llevar los sistemas de encendido de alto rendimiento al futuro. Ningún otro encendido digital iguala la potencia y eficiencia del Digital-6 Plus. MSD combina experiencia ganadora en carreras con tecnología de vanguardia para crear el encendido digital más potente disponible. El Digital-6 Plus es 'Digital hecho correctamente'.

El corazón del Digital-6 Plus es un microcontrolador de 15 MHz, el más rápido entre los encendidos digitales. Esto significa que el controlador analiza hasta 15,000,000 de instrucciones críticas por segundo. Es más de tres veces la velocidad de encendidos comparables y produce las señales de disparo, el avance y los límites de revoluciones más precisos posibles. Los ingenieros de MSD han dedicado incontables horas a probar los componentes del Digital-6 Plus para garantizar la operación más eficiente y fiable.

El 6 Plus produce más potencia con menor consumo de corriente (20% menos) mediante la incorporación de un controlador de bobina IGBT que puede regularse para mejorar la saturación de la bobina. Además, la tecnología MOSFET de potencia y los convertidores magnéticos de alta frecuencia requieren menos corriente de entrada mientras generan más energía y voltaje. Cada chispa del encendido Digital-6 Plus contiene 135 milijulios de energía y hasta 535 voltios. Cuando se usa con la bobina MSD Blaster HVC, PN 8252, la chispa supera los 300 miliamperios y se mantiene encendida a través del espacio de la bujía durante 400 microsegundos.

Por debajo de 3,300 rpm, el Digital-6 Plus produce una serie de chispas que permanecen encendidas en el cilindro hasta por 20° de rotación del cigüeñal. Este calor extraordinario asegura la combustión para generar mayor potencia, respuesta rápida del acelerador, ralentí suave y arranques instantáneos. Para eliminar cualquier posibilidad de interferencia electromagnética (EMI), cuenta con un circuito de filtrado compuesto por supresores magnéticos de última generación. Esto, combinado con el competente microcontrolador, verifica y re-verifica las entradas muchas veces para determinar señales 'limpias' antes de hacer cualquier compensación. La entrada magnética también incorpora un circuito de retroalimentación microcontrolado único para operación totalmente libre de EMI.

CARACTERÍSTICAS

Interruptores rotativos ajustables en incrementos de 100 rpm. Retardo en una sola etapa para nitro y rendimiento en la zona alta del motor. Indicador LED que advierte sobre problemas de señal de disparo o fallas en el sistema de carga. Encapsulado en poliuretano para protección contra vibraciones y agua. Aprobado por C.A.R.B.

ESPECIFICACIONES

Voltaje de operación: 12-18 voltios, masa negativa (salida de voltaje completa hasta 7 voltios de suministro)

Consumo de corriente: 0.7 amperios por cada 1,000 rpm (7.2 amperios) con batería de 14 V a 10,000 rpm

Rango de RPM: 12,500 rpm con suministro de 14.4 voltios

Duración de la chispa: 20° de rotación del cigüeñal hasta 3,300 rpm

Energía de la chispa: 135 milijulios por chispa

Peso y tamaño: 3.7 lb; 8.5 in (L) x 4.5 in (A) x 2.2 in (H)

Voltaje máximo de salida: Primaria: 535 voltios entregados a la bobina; Secundaria: 45,000 voltios (bobina MSD HVC)

Descripción del producto

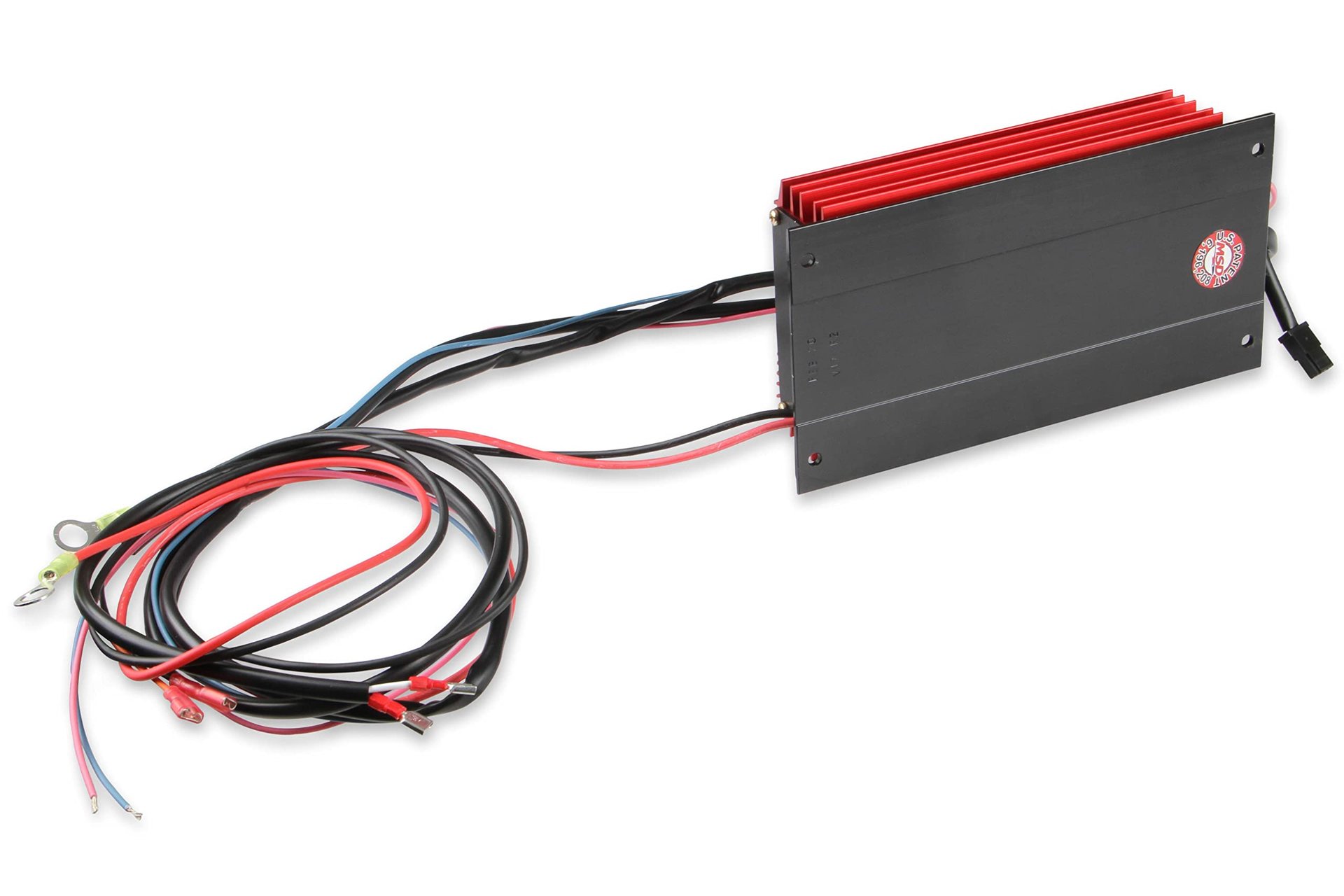

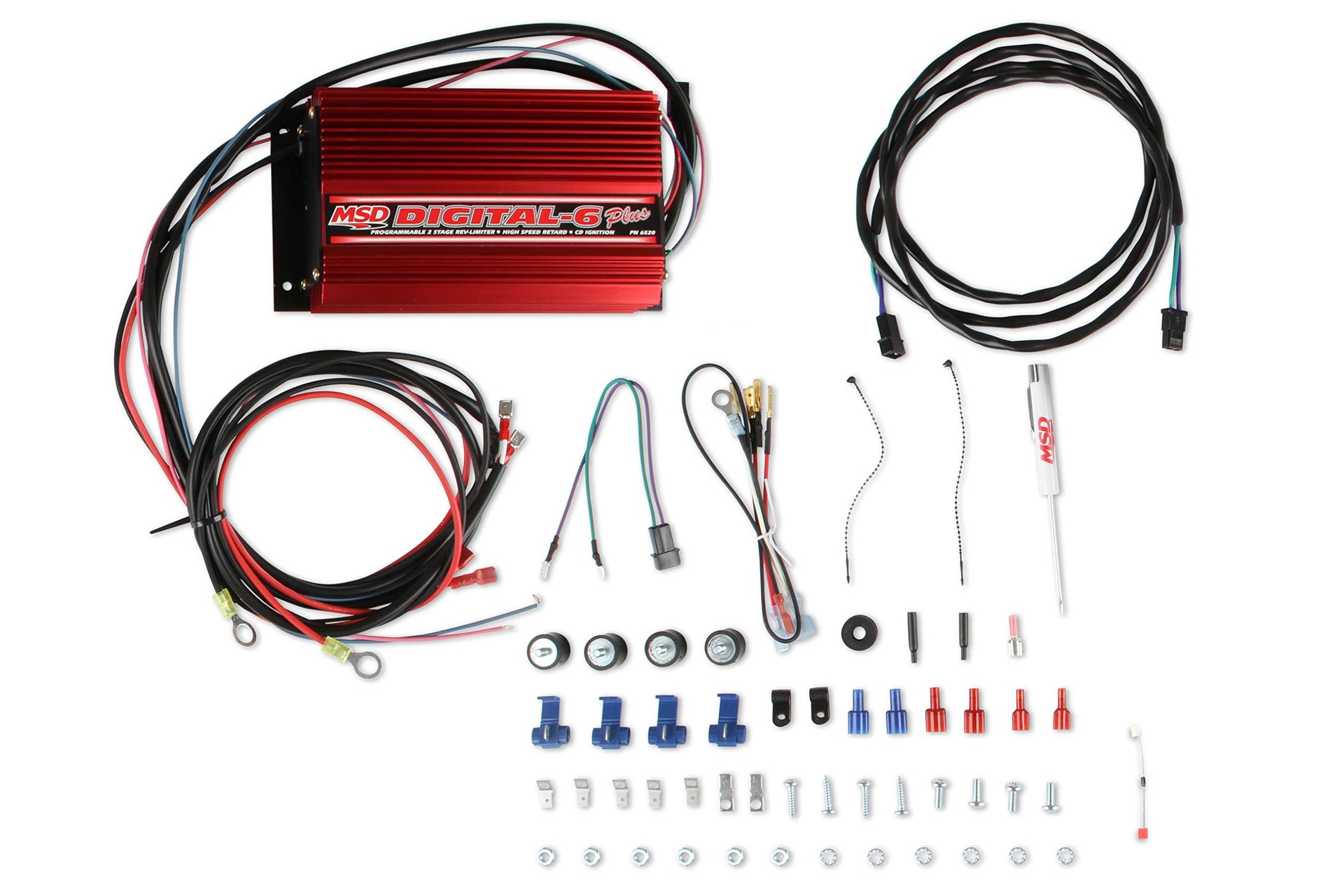

Caja de control de encendido MSD 6520 Digital 6-Plus

1. 12,500 RPM con 14.4 voltios

2. Compensación ajustable para captador magnético que produce señales de disparo precisas.

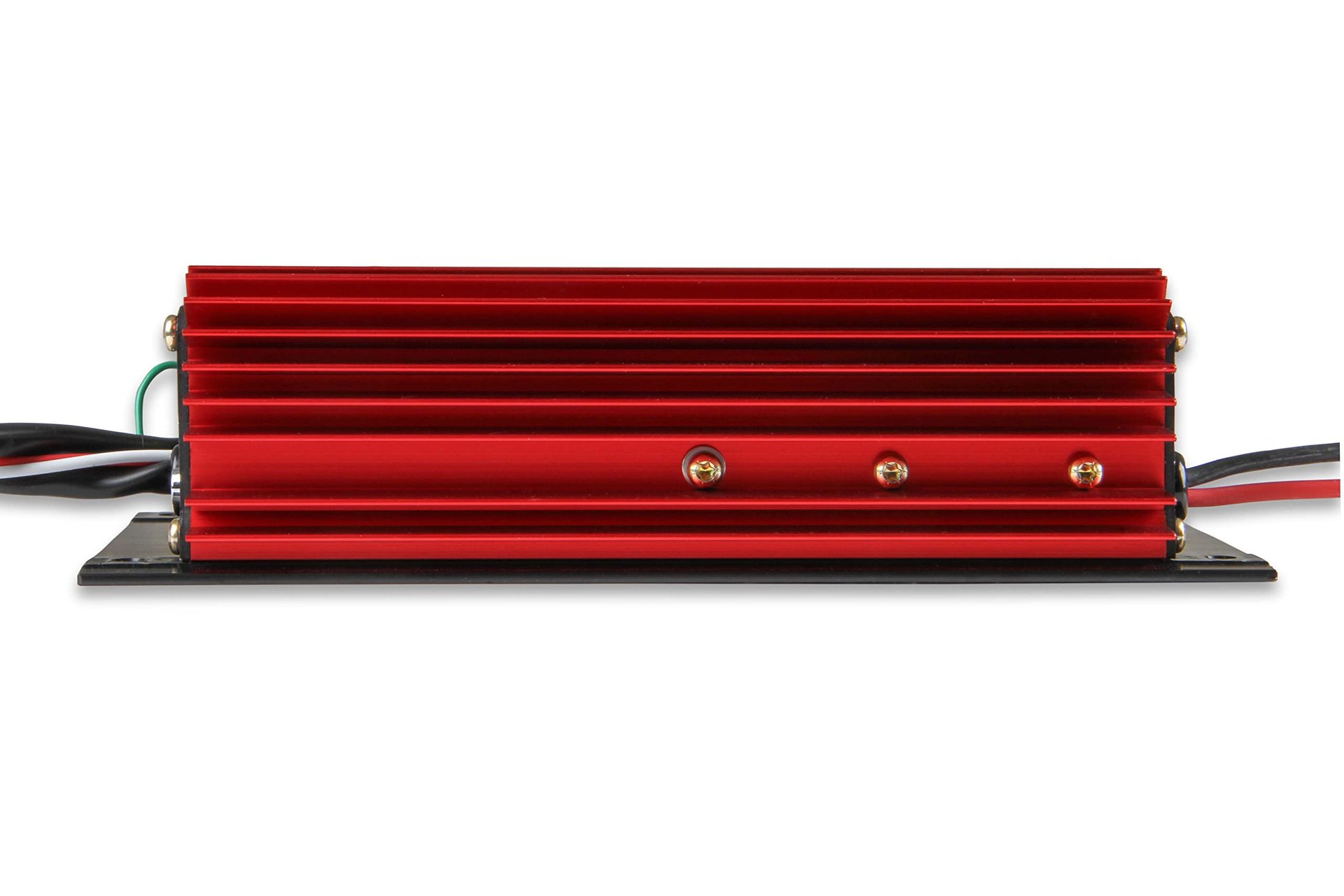

3. Conmutador entre dos límites de revoluciones que se ajustan con interruptores rotativos en incrementos de 100 rpm.

4. 12-18 voltios, masa negativa

5. Indicador LED que advierte sobre problemas de señal de disparo o del sistema de carga.

6. Retardo de arranque que aligera la carga sobre el arrancador, el volante y el motor.

7. 7 Amp por cada 1,000 RPM

8. Retardo en una sola etapa para nitro y rendimiento en la zona alta del motor.
